欧美一区二区三区大片-欧美一区二区三区激情视频-欧美一区二区三区综合色视频-欧美一区二区亚洲-欧美一区视频在线

工件經QPQ處理后，最終形成的滲層深度、致密度、均勻度不僅和鹽浴狀態、工藝相關，還和工件材料本身密切相關，比如工件組織的晶粒度級別、前熱處理狀態、應力殘留情況、表面粗糙度大小、切削液殘留、表面清潔度都會對滲層的形成造成影響。本期以38CrMoAl材料為例，介紹表面粗糙度對滲層組織和性能的影響。下圖是用38CrMoAl材料制作的零件。

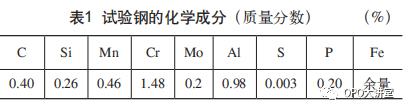

38CrMoAl鋼是一種中碳合金滲氮鋼，具有優良的滲氮性能，且滲氮層耐磨、耐蝕、疲勞強度高，以及綜合力學性能優良等特點，該鋼材在國防、航空航天及民用領域應用廣泛，常被用來制備分油盤、柱塞、閥門、齒輪、鏜桿及主軸等零部件。為獲得理想的滲氮零部件綜合性能，國內外諸多學者均進行了很多研究。其化學成分見下表。

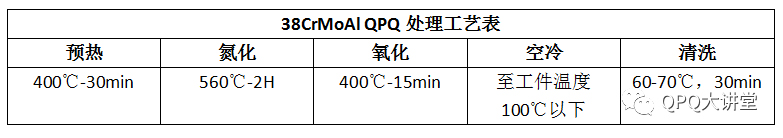

對試樣采用930℃保溫40min油冷＋570～600℃保溫60min水冷調質處理后，采用磨削加工或銅棒研磨制備5個級別表面粗糙度滲氮試樣，試樣表面粗糙度均值為Ra0.38μm、0.62μm、0.90μm、1.46μm及3.24μm，將試樣采用如下工藝進行QPQ處理后，再對其性能指標進行檢測。

金相組織

通過觀察，不同粗糙度的金相組織深度存在一定差別，組織成分無差別，組織由外表面向基體依次為白亮層ε相、擴散層γ´相、α´ 相（即含氮馬氏體相），以及基體組成。心部組織為2級“索氏體+少量鐵素體”，滲氮層組織為4級“滲氮索氏體+半連續細網狀氮化物”。

表面硬度及脆性級別

不同表面粗糙度試樣滲氮后表面硬度如圖所示。隨著表面粗糙度均值增大滲氮層表面硬度略有降低，但不顯著。

不同表面粗糙度試樣滲氮后表面脆性級別如圖所示。由圖可見，隨著表面粗糙度均值增大，滲層表面脆性級別呈降低趨勢。這說明38CrMoAl鋼滲氮層表面硬度及滲氮層表面脆性與表面粗糙度相關。

硬度梯度及滲層深度

不同表面粗糙度試樣滲氮層硬度梯度如圖所示。表面粗糙度均值較大時，滲氮層硬度梯度相對平緩，隨著滲氮層深度增加，硬度不斷減小并趨于基體硬度值。

不同表面粗糙度試樣滲氮后滲層深度如圖所示。隨著表面粗糙度均值增大，滲氮層的白亮層和擴散層也對應增厚。這說明滲氮層硬度梯度、滲氮層深度與表面粗糙度相關，硬度梯度隨表面粗糙度均值增大而趨于平緩，滲氮層深度隨表面粗糙度均值增大而加厚，且當表面粗糙度均值達到1.46μm后，滲氮層增厚速率減小且最后趨于穩定，當表面粗糙度均值達到3.24μm時，滲氮層白層和擴散層達到最大，分別達到24μm和360.8μm。

表面粗糙度對白層和滲氮層深度的影響值得關注，在相同滲氮條件下，表面粗糙度越低，所需滲氮時間越長，一定范圍內表面粗糙度較大時，具有更高的滲氮效率。一方面，適當粗糙的表面有利于氰酸根中分解出活性氮原子[N]的吸附；另一方面，粗糙的表面增大了活性氮原子[N]與試樣表面的接觸面積，使單位時間能夠吸附更多的活性氮原子[N]參與界面反應。表面粗糙度較大的表面在滲氮吸收階段具有較高的吸收能力，而較高的吸氮能力有利于獲得較深的滲氮層。
